Kiinteistöautomaation ytimessä on nestekierron ja virtausten tarkka hallinta. Vyöhykeventtiilit ja niiden toimilaitteet ohjaavat lämpöä ja jäähdytystä rakennuksessa tarpeen mukaan. Kun huoneiden tai vyöhykkeiden lämpötiloja säädetään, toimilaitteiden merkitys korostuu. Ne muuntavat automaatiojärjestelmän sähköiset ohjaussignaalit mekaaniseksi liikkeeksi. Tämä liike avaa tai sulkee venttiilin ja säätelee virtaavaa vesimäärää.
(lisää…)

Kiinteistöautomaation saneeraushankkeissa kaapeloinnin ja kenttälaitteiden uusiminen muodostaa usein suuren osan kustannuksista. Kun vanha säätöjärjestelmä saavuttaa elinkaarensa pään, voivat olemassa olevat anturit ja venttiilimoottorit olla edelleen täysin toimivia. Siksi LVI-urakoitsijat ja kiinteistöpäälliköt pohtivat usein, voiko uuden ohjausyksikön kytkeä vanhoihin kenttälaitteisiin merkistä riippumatta.
(lisää…)

Ilmanvaihtojärjestelmän tarkka säätö takaa miellyttävän sisäilmaston ja hyvän energiatehokkuuden. Tästä säädöstä vastaa ilmapeltien toimilaite. Oikein mitoitettu moottori pitää ilmamäärät hallinnassa ja kanaviston painesuhteet vakaina. Jos toimilaite on alimitoitettu, pellit voivat jäädä raolleen, jolloin kylmä ulkoilma pääsee virtaamaan rakennukseen. Se puolestaan kasvattaa lämmityskustannuksia ja aiheuttaa tiloissa vetoa.Oikean toimilaitteen valintaan vaikuttavat pellin pinta-ala, rakenne ja järjestelmän paine-erot. Seuraavaksi tarkastellaan, miten vääntömomentti lasketaan ja miksi jousipalautus on Suomen olosuhteissa usein välttämätön ratkaisu.

Patteriventtiilien uusiminen on LVI-ammattilaisille ja kiinteistönhuollolle rutiinityötä. Se vaatii silti huolellisuutta. Työn suunnittelussa herää usein kysymys: pitääkö koko patteriverkosto tyhjentää vedestä? Ennen ajateltiin, että venttiilin vaihto vaatii aina järjestelmän täydellisen tyhjennyksen. Tämä on kuitenkin usein hidasta ja voi vahingoittaa putkiston toimintaa pitkällä aikavälillä. Nykyaikaisilla menetelmillä työ valmistuu nopeasti ja ilman turhaa vesihävikkiä.
(lisää…)



Sähkömoottorin pyörimisnopeuden säätö on tehokkaimpia keinoja optimoida talotekniikan ja teollisuuden prosessien toimintaa. Kun moottorin nopeutta ohjataan tarkasti reaaliaikaisen tarpeen mukaan, saavutetaan merkittäviä säästöjä niin energiankulutuksessa kuin mekaanisessa kulumisessa. Väärin mitoitettu tai puutteellisesti suojattu ohjausratkaisu voi kuitenkin lyhentää moottorin käyttöikää, aiheuttaa kalliita käyttökatkoja ja lisätä huoltokustannuksia.

Onnistunut käyttöönotto vaatii sähköisten nimellisarvojen, mekaanisen kuormitustyypin sekä asennusympäristön tarkkaa huomioimista. Oikein suunniteltu sähköinen nopeudensäätö tuo merkittäviä taloudellisia hyötyjä. Tärkeintä on tehdä mitoitus huolellisesti moottorin arvokilven tietojen perusteella ja varmistaa uuden ohjaustekniikan yhteensopivuus myös vanhemman moottorikannan kanssa.

Miten taajuusmuuttaja säästää energiaa?



LVI-prosesseissa, kuten ilmanvaihdossa ja pumppauksessa, virtausta on perinteisesti säädetty mekaanisilla kuristusläpillä tai venttiileillä. Tällöin sähkömoottori pyörii jatkuvasti täydellä nopeudella, ja säätö perustuu mekaanisen vastuksen lisäämiseen virtausreitille. Kuristussäätö on energiataloudellisesti tehotonta. Moottori ottaa verkosta lähes täyden tehon, vaikka todellinen tarve olisi vain murto-osa maksimista. Ylimääräinen sähkö muuttuu käytännössä hukkalämmöksi ja virtaushäviöiksi.

Kun ohjaukseen valitaan taajuusmuuttaja, sähkömoottorin pyörimisnopeutta säädetään muuttamalla syöttöjännitteen taajuutta. Säätötapa poistaa mekaanisten kuristuslaitteiden tarpeen. Moottori ottaa verkosta vain sen tehon, jonka prosessi sillä hetkellä vaatii.

Asiantuntijaorganisaatio Motivan tilastojen mukaan sähkömoottorit kuluttavat huomattavan osan teollisuuden ja kiinteistöjen sähköstä. Siirtyminen perinteisestä kuristussäädöstä taajuusmuuttajaohjaukseen tuo tyypillisesti 20–50 % säästöt käyttökohteen virtausprofiilista riippuen. Investoinnin takaisinmaksuaika onkin useimmissa LVI-järjestelmissä poikkeuksellisen lyhyt.

Miten taajuusmuuttaja valitaan sähkömoottorille?



Taajuusmuuttajaa ei kannata valita pelkästään sähkömoottorin kilowattitehon (kW) perusteella. Vaikka kW-arvo antaa suuntaa kokoluokasta, se ohittaa moottorien rakenteelliset erot, hyötysuhteet sekä eri kuormitustyyppien vaatiman virran. Oikeaoppinen mitoitus perustuukin aina moottorin arvokilven sähköisiin parametreihin ja sovelluksen vaatimaan vääntömomenttiin.

Seuraavat vaiheet varmistavat järjestelmän luotettavan ja pitkäikäisen toiminnan:

• Moottorin nimellisvirta (A): Tämä on tärkein valintakriteeri. Taajuusmuuttajan jatkuvan lähtövirran on oltava vähintään yhtä suuri kuin moottorin arvokilven nimellisvirta valitussa kytkentätavassa (tähti tai kolmio). Raskaassa kuormituksessa käytettävän taajuusmuuttajan virransietokyvyn on katettava myös mahdolliset käynnistys- ja ylikuormitustilanteet.
• Syöttöjännite ja verkko: Varmista laitteen yhteensopivuus asennuskohteen syöttöjännitteen kanssa (esimerkiksi 1-vaiheinen 230 V tai 3-vaiheinen 400 V). Syöttöjännitteen vaihtelevuus on huomioitava, jotta laite sietää verkon jännitepoikkeamat ilman turhia häiriölaukaisuita.
• Kuormitustyypin määritys:• Neliöllinen momentti (esim. pumput ja puhaltimet): Momentintarve kasvaa nopeuden neliössä. Ylikuormitettavuustekijä on tyypillisesti matala (esim. 110 % yhden minuutin ajan).

  • Vakiomomentti (esim. kuljettimet, kompressorit ja sekoittimet): Kuorma vaatii saman vääntömomenttiarvon kaikilla pyörimisnopeuksilla. Tämä edellyttää laitteelta korkeaa käynnistysmomenttia ja suurempaa ylikuormitettavuutta (tyypillisesti 150 % yhden minuutin ajan).

Oikean mitoituksen ja toiminnallisen yhteensopivuuden takaamiseksi on suositeltavaa kääntyä asiantuntijan puoleen, jotta järjestelmä saadaan sovitettua täydellisesti kohteen erityispiirteisiin. Ennen päätöksentekoa kannattaa vertailla eri vaihtoehtoja: tutustu esimerkiksi kattavaan taajuusmuuttajien valikoimaan, josta voit tarkastella laitteiden teknisiä suorituskykyjä.

Voiko taajuusmuuttajan asentaa vanhaan sähkömoottoriin?



Uuden ohjaustekniikan lisääminen olemassa olevaan oikosulkumoottoriin on kustannustehokas tapa modernisoida kiinteistön LVI-järjestelmiä ilman kalliita moottorinvaihtoja. Mekaanisesti luotettava moottori kestää usein vuosikymmeniä. Sähköisesti uuden ohjauslaitteen kytkeminen vanhaan käämitykseen tuo kuitenkin mukanaan teknisiä haasteita, jotka on syytä tuntea vaurioiden välttämiseksi.

Nykyaikaiset nopeudensäätimet hyödyntävät erittäin nopeita IGBT-transistoreita, jotka kytkevät jännitettä tuhansia kertoja sekunnissa. Nopea kytkentä tuottaa jyrkkiä jännitteen nousunopeuksia (korkea dU/dt-arvo). Kun jyrkät jänniteaallot etenevät moottorikaapelissa, ne heijastuvat takaisin moottorin liitännöistä. Seurauksena kytkentäjännitteen huippuarvo voi nousta jopa kaksinkertaiseksi nimellisarvoon nähden.

Vanhojen moottorien käämieristys ei ole suunniteltu kestämään toistuvia, korkeajännitteisiä piikkejä. Ajan myötä eristys haurastuu, mikä altistaa käämit oikosuluille ja voi rikkoa moottorin.

Näillä toimenpiteillä varmistetaan, että mekaanisesti hyväkuntoinen oikosulkumoottori toimii luotettavasti uuden ohjaustekniikan parina ilman ennenaikaisia sähköisiä vikoja.

Oikean kotelointiluokan ja ohjaustavan valinta varmistaa toimintavarmuuden



Sopivan ohjaustekniikan valinnassa fyysinen sijoituspaikka ja integrointitapa vaikuttavat merkittävästi järjestelmän elinkaareen ja asennuskustannuksiin. Laitteen kotelointiluokka (IP-luokitus) valitaan tarkasti asennusympäristön olosuhteiden, kuten pölyn, kosteuden ja lämpötilan, mukaan. Väärä suojataso altistaa laitteen oikosuluille ja korroosiolle, kun taas turha ylimitoitus nostaa tarpeettomasti projektin kokonaiskustannuksia.

Asennustavat jaetaan kahteen pääluokkaan:

• Kojeistoasennus (IP20/IP21): Suojattuun sähkökeskukseen tai kojeistokaappiin asennettavat mallit vaativat puhtaan ja kuivan ympäristön. Keskuksen riittävästä ilmanvaihdosta on huolehdittava, jotta laitteen tuottama hukkalämpö ei nosta kojeiston sisälämpötilaa liian korkeaksi.
• Kenttäasennus (IP55/IP66): Korkean suojaluokan laitteet voidaan asentaa suoraan prosessitilaan tai esimerkiksi ilmanvaihtokonehuoneeseen moottorin viereen. IP55-luokitus suojaa laitetta pölyltä ja vesisuihkuilta. Tämä säästää asennuskustannuksia, sillä erillisiä suojakaappeja tai pitkiä kaapelointeja ei tarvita.

Fyysisen asennuksen ohella ohjaustapa määrittää sen, miten laite kommunikoi muun rakennusautomaation kanssa. Perinteinen analoginen ja digitaalinen I/O-ohjaus (esimerkiksi 0–10 V jänniteviesti käyntinopeudelle) vaatii runsaasti kaapelointia ja rajoittaa tiedonsiirtoa.

Nykyaikaisessa talotekniikassa suositaan sarjaväyläohjausta, kuten Modbus RTU- tai BACnet-protokollia. Väyläohjaus vähentää fyysisten kytkentöjen määrää automaatiokeskuksessa, mikä säästää työtunteja asennus- ja käyttöottovaiheessa. Samalla se mahdollistaa tarkan diagnostiikkadatatiedon, kuten todellisen virrankulutuksen, käyttötuntien ja vikakoodien, siirtämisen suoraan kiinteistövalvomoon ilman erillisiä lisäantureita.

Mitkä ovat taajuusmuuttajan yleisimmät vikatilat ja hälytykset?



Vaikka sähköinen nopeudensäätö suojaa moottoria ja sähköverkkoa monilta rasituksilta, kentällä esiintyy joskus häiriötilanteita. Vikakoodien ja niiden syiden nopea tunnistaminen auttaa minimoimaan järjestelmän seisokkiajat. Useimmat vikatilat liittyvät sähköverkon häiriöihin, mekaanisen kuorman muutoksiin tai asennuksen aikana tehtyihin parametrointivirheisiin.

Sähkömagneettisten häiriöiden (EMC) ehkäisemiseksi on tärkeää noudattaa kaapeloinnin ja maadoituksen suojauksesta annettuja ohjeita. Sähköverkon transienttipiikit voivat toisinaan laukaista ylijännitehälytyksen, vaikka verkko olisi nimellisesti kunnossa. Tällöin syöttökuristimen käyttö parantaa laitteen sietokykyä ja suojaa sisäisiä komponentteja verkon yliaalloilta.

Kotimainen varastointi ja tekninen tuki ehkäisevät projektien viivästyksiä



Urakointikohteissa ja teollisuuden kunnossapidossa aika on rahaa. Jos kriittinen puhallin tai pumppu pysähtyy laiterikon vuoksi, viikkojen toimitusajat ulkomaisista keskusvarastoista aiheuttavat suuria taloudellisia menetyksiä ja häiriöitä kiinteistön olosuhteisiin. Paikallisen toimitusketjun ja luotettavan kotimaisen kumppanin merkitys korostuu, kun laite on saatava käyttöön viipymättä.

Kotimainen varastointi poistaa kansainvälisten kuljetusten riskit ja takaa, että laitteet ja tarvikkeet ovat työmaalla ajoissa. Suomenkielinen tekninen tuki varmistaa, että mitoitus-, parametrointi- ja käyttöottovaiheen kysymykset ratkeavat nopeasti ilman pitkiä sähköpostiviiveitä kansainvälisten tukipalveluiden kanssa. Asennusprosessi nopeutuu, ja järjestelmät saadaan toimimaan luotettavasti heti alusta alkaen.

Oikein mitoitettu sähköinen nopeudensäätöjärjestelmä muodostaa vankan perustan energiatehokkaalle kiinteistötekniikalle. Kun huomioit moottorin sähköiset nimellisarvot, mekaanisen kuormitustyypin, asennuspaikan vaatiman suojauksen sekä väyläohjaustarpeet, varmistat laitteiston häiriöttömän toiminnan vuosiksi eteenpäin. Kotimaisen asiantuntijuuden ja nopeiden toimitusten ansiosta järjestelmä pysyy toiminnassa kaikissa olosuhteissa ilman tarpeettomia viiveitä.

Kiinteistöjen jäähdytys- ja ilmanvaihtojärjestelmissä lauhdeveden hallittu poisto on tärkeä osa toimivuutta, joka huomataan usein vasta silloin, kun järjestelmässä ilmenee toimintahäiriöitä. Kondenssivesipumpun pitämä epätavallinen ääni, kuten voimakas surina, kolina tai jatkuva pulputus, on selkeä merkki siitä, ettei laite toimi suunnitellulla tavalla. Nämä häiriöt vaikuttavat asumisviihtyvyyteen, minkä lisäksi ne voivat ennakoida laitevauriota tai johtaa pahimmillaan vesivahinkoon kiinteistössä.

LVI-ammattilaiselle ja kiinteistönhuoltajalle pumpun käyntiääni toimii usein ensimmäisenä diagnostiikkavälineenä. Laitteen toiminnan ymmärtäminen auttaa paikantamaan viat nopeasti. Seuraavassa selvitetään poikkeavien äänien yleisimmät syyt sekä annetaan käytännön ohjeet laitteen huoltoon ja puhdistukseen.

Miten kondenssivesipumppu toimii?



Kondenssivesipumppu eli lauhdepumppu poistaa ilmastointi-, jäähdytys- ja lämmitysjärjestelmissä tiivistyvän veden silloin, kun painovoimainen viemäröinti on mahdotonta. Lämmin ja kostea ilma tiivistyy nesteeksi kohdatessaan jäähdytyspatterin kylmän pinnan. Vettä voi muodostua huomattavia määriä. Esimerkiksi tyypillisessä liikekiinteistön puhallinkonvektorissa tai ilmanvaihtokoneessa lauhteen määrä vaihtelee muutamasta litrasta kymmeniin litroihin tunnissa.

Pumpun perustoiminta perustuu uimurimekanismiin, joka on joko mekaaninen tai sähköinen:

• Keräysvaihe: Jäähdytyspatterilta valuva lauhdevesi ohjataan pumpun omaan integroituun säiliöön tai erilliseen uimurikammioon.
• Käynnistys: Nouseva uimuri aktivoi mekaanisen mikrokytkimen tai sähköisen anturin, joka käynnistää pumpun moottorin.
• Pumppausvaihe: Moottori pyörittää juoksupyörää, joka luo tarvittavan paineen veden siirtämiseksi ohutta poistoputkea pitkin viemäripisteeseen.
• Pysäytys: Kun veden pinta laskee riittävästi, uimuri laskeutuu ja katkaisee moottorin virran. Kuivakäynnin estäminen säästää laakereita ja tiivisteitä ennenaikaiselta kulumiselta.

Tämä jaksollinen toiminta säästää laitetta, sillä pumppu käy vain tarvittaessa. Jos uimuri kuitenkin jumiutuu, pumppu voi käydä jatkuvasti tyhjänä tai säiliö saattaa tulvia yli.

Mistä epänormaali käyntiääni ja pulputus johtuvat?



Jos kondenssivesipumppu alkaa pitää tavanomaisesta poikkeavaa ääntä, kyseessä on joko mekaaninen tai hydraulinen ongelma. Äänen laatu paljastaa usein vian syyn nopeasti.

Hydraulinen pulputus ja ilmalukot

Jatkuva pulputtava tai kurlaava ääni liittyy yleensä ilman ja veden sekoittumiseen poistoputkessa tai pumpun pesässä. Taustalla on usein jokin seuraavista tekijöistä:

• Ilmalukko poistoputkessa: Jos poistoletkuun tai -putkeen pääsee ilmatasku, pumppu joutuu työskentelemään ilman ja veden sekoitusta vastaan. Tämä estää tasaisen virtauksen, mikä kuuluu pulputuksena.
• Viallinen tai puuttuva takaiskuventtiili: Takaiskuventtiili estää jo pumpatun veden valumisen takaisin säiliöön moottorin pysähtyessä. Kulunut tai likaantunut venttiili saattaa jäädä raolleen, jolyoin poistoputkessa oleva vesi palaa säiliöön. Vedenpinnan nousu käynnistää pumpun heti uudelleen. Samaan veteen kohdistuva jatkuva pumppaaminen kuluttaa laitetta ja aiheuttaa pulputtavaa ääntä.
• Vastapaineen vaikutus: Liian suuri nostokorkeus tai liian pieni poistoputken halkaisija kasvattaa putkiston vastapainetta. Virtausnopeuden lasku luo putkeen pyörteitä ja ilmataskuja.

Mekaaninen runkoääni ja värinä

Kova surina, kolina tai resonanssi viittaa yleensä mekaaniseen kosketukseen tai moottorivikaan:

• Puutteellinen tärinänvaimennus: Kaikki pumput värisevät jonkin verran käydessään. Jos pumppu asennetaan ilman kumisia vaimennustyynyjä suoraan seinään, välipohjaan tai puhallinkonvektorin runkoon, rakenteet toimivat kaikupohjana. Tämä voimistaa pienen värinän häiritseväksi jyrinäksi.
• Kuivakäynti: Lian vuoksi yläasentoon jumiutunut uimuri pitää pumpun käynnissä myös tyhjänä. Ilman veden voitelua ja jäähdytystä juoksupyörä sekä laakerit ylikuumenevat. Tämä kuuluu rääkyvänä äänenä ja rikkoo pumpun nopeasti.
• Kulunut tai vaurioitunut moottori: Kuluneet laakerit saavat juoksupyörän akselin liikkumaan epäkeskisesti. Vika oireilee metallisena kolinana tai rohinana.

Miten kondenssivesipumppu puhdistetaan ja huolletaan?



Säännöllinen ylläpito pitää kondenssivesipumpun hiljaisena ja pidentää sen käyttöikää. Lauhdeveden mukana kulkeutuu huoneilmasta pölyä ja hiukkasia, jotka kerääntyvät säiliön pohjalle. Kostea ja lämmin ympäristö edistää myös limaisen biofilmin ja levän muodostumista.

Pumppu kannattaa huoltaa vähintään kerran vuodessa ennen jäähdytyskauden alkua, ja tarvittaessa uudelleen syksyllä. Huoltotyö etenee seuraavasti:

1. Katkaise sähköt: Kytke jäähdytyslaitteen ja pumpun virransyöttö kokonaan pois päältä ennen työn aloittamista turvallisuuden varmistamiseksi.
2. Tyhjennä ja avaa säiliö: Avaa lauhdepumpun kansi tai uimurisäiliö varovasti. Varaa alle astia tai pyyhettä, sillä säiliöön jää aina hieman vettä.
3. Puhdista uimuri ja säiliö: Pyyhi säiliön pohjalta sakka ja biofilmi. Puhdista uimuri huolellisesti pehmeällä harjalla tai liinalla. Varmista, että uimuri liikkuu akselillaan täysin vapaasti. Vältä muoviosia vaurioittavia voimakkaita liuottimia.
4. Huolla takaiskuventtiili: Irrota takaiskuventtiili poistoyhteestä ja huuhtele se puhtaalla vedellä. Varmista, että venttiilin jousi tai kuula liikkuu esteettömästi ja tiiviste on ehjä. Pienikin roska tiivistepinnalla estää venttiilin sulkeutumisen.
5. Huuhtele poistoletku: Huuhtele poistoputki puhtaaksi vedellä tai puhdistusruiskulla. Tämä poistaa letkun seinämiin kertyneen liman ja ehkäisee tukoksia.
6. Koekäyttö ja tiiveystarkastus: Kokoa laite, kytke virta ja kaada säiliöön puhdasta vettä. Varmista, että pumppu käynnistyy normaalisti, poistaa veden hiljaa ja pysähtyy oikeassa kohdassa. Tarkista liitosten tiiveys.

Mitä tapahtuu, jos kondenssivesipumppu vikaantuu?



Pumpun vikaantuessa jäähdytyslaitteen tuottama vesi ei pääse poistumaan. Koska lauhdevettä muodostuu jatkuvasti laitteen ollessa käynnissä, vesi täyttää nopeasti konvektorin tai ilmanvaihtokoneen oman keräysaltaan ja tulvii lopulta yli ympäröivään tilaan.

Lauhdevesivuoto voi aiheuttaa vakavia vaurioita kiinteistön rakenteille:

• Rakenteelliset vauriot: Vesi valuu usein seiniä pitkin tai tippuu alakaton läpi. Kipsilevyt, eristeet ja puurakenteet imevät kosteutta nopeasti. Tämä aiheuttaa materiaalien turpoamista, pinnoitevaurioita ja rakenteiden heikkenemistä.
• Sisäilmaongelmat: Rakenteisiin jäävä kosteus luo otollisen kasvualustan mikrobeille ja homeelle. Jo muutamassa vuorokaudessa alkava mikrobikasvu heikentää sisäilman laatua ja vaarantaa tilojen käyttäjien terveyden.
• Toimintakatkokset herkissä tiloissa: Jäähdytyslaitteen sijaitessa palvelinhuoneessa, sähkökeskuksessa tai laboratoriossa, katosta tippuva vesi voi aiheuttaa oikosulun laitteissa. Sähkölaitevauriot puolestaan voivat pysäyttää koko tietojärjestelmän tai tuotannon, mistä seuraa suuria taloudellisia tappioita.

Vesivahinkojen korjaaminen maksaa moninkertaisesti verrattuna laadukkaan pumpun hankintaan ja huoltoon. Vakuutusyhtiöiden tilastojen mukaan pienenkin toimiston lauhdevesivuodon kuivaus ja korjaus maksavat helposti tuhansia euroja. Säännöllinen huolto ja kunnolliset laitteet pitävät elinkaarikustannukset alhaisina ja poistavat turhia riskejä.

Miten turvakytkennät ja automaatiohälytykset suojaavat kiinteistöä?



Moderneissa lauhdepumpuissa on mekaanisten osien lisäksi sähköisiä suojamekanismeja, jotka voidaan kytkeä rakennusautomaatioon. Automaation avulla järjestelmä reagoi häiriöön välittömästi ennen vesivahingon syntymistä.

Pumpun tärkein turvatoiminto on sisäänrakennettu potentiaalivapaa hälytyskosketin (NC tai NO):

• Potentiaalivapaa hälytyskosketin: Potentiaalivapaa kosketin toimii kytkimenä ilman omaa sähköjännitettä. Se liitetään turvallisesti valvontajärjestelmään, sillä se toimii auki/kiinni-periaatteella eikä syötä vierasta jännitettä automaatiokiskoon.
• NC-kytkentä (Avautuva kosketin): NC-kytkentä on turvallisin valinta. Kun vedenpinta saavuttaa hälytysrajan tai pumpun virransyöttö katkeaa, kosketin avautuu. Automaatio havaitsee virtapiirin katkeamisen heti. Kyseessä on vikasietoinen (fail-safe) ratkaisu, joka toimii myös välikaapelin vaurioituessa.
• Ohjauslogiikka suojauksessa: Hälytyksen tullessa rakennusautomaatio katkaisee heti jäähdytyslaitteen kompressorin virran tai sulkee kylmävesiventtiilin, jolloin veden muodostuminen lakkaa. Samalla järjestelmä lähettää hälytyksen kiinteistönhuoltoon.

Sähköinen turvakytkentä vähentää manuaalisen valvonnan tarvetta. Lauhdealtaita ei tarvitse tarkastaa käsin, sillä järjestelmä valvoo tilannetta reaaliaikaisesti ja estää ylivuodot.

Miten valitaan oikeankokoinen lauhdepumppu LVI-järjestelmään?



Lauhdepumpun valinta perustuu mitoitukseen, jossa huomioidaan järjestelmän mitat ja jäähdytysteho. Väärin mitoitettu laite käy jatkuvasti ylikierroksilla tai ei poista vettä riittävän nopeasti.

Mitoituksessa on otettava huomioon seuraavat kolme tekijää:

1. Nostokorkeus ja painehäviö: Pumpun nostokorkeus kertoo, kuinka korkealle vesi työnnetään pystysuunnassa. Lisäksi on laskettava poistoputkiston pituudesta ja mutkista aiheutuva dynaaminen painehäviö. Jos nostokorkeus on liian pieni, vesi ei nouse poistopisteeseen vaan valuu takaisin säiliöön.
2. Pumpun tuotto (l/h): Maksimituotto kuvaa vesimäärää, jonka laite siirtää vapaalla virtauksella ilman vastusta. Todellinen tuottokyky laskee huomattavasti nostokorkeuden kasvaessa. Pumppua valittaessa on aina tarkistettava valmistajan toimintakäyrä (Q/H-kuvaaja), josta näkee todellisen tuoton tietyllä korkeudella.
3. Kondenssiveden määrän arviointi: Lauhteen määrä voidaan arvioida jäähdytystehon perusteella. Suomen ilmasto-olosuhteissa lauhdevettä muodostuu noin 0,5–0,8 litraa tunnissa jäähdytystehon kilowattia (kW) kohden. Esimerkiksi 10 kW:n jäähdytysteho voi tuottaa jopa 8 litraa vettä tunnissa, mikä määrittää pumpun minimituoton kyseisellä nostokorkeudella.

Myös asennustila vaikuttaa mallin valintaan. Ahtaissa paikoissa, kuten puhallinkonvektorien sisällä, käytetään erillistä pientä uimurikammioyksikköä ja pumppumoduulia. Suuremmissa iv-konehuoneissa voidaan puolestaan hyödyntää integroidulla säiliöllä varustettuja säiliöpumppuja, joissa on suurempi tilavuus.

Lauhteenpoiston suunnittelu ja oikean laitteen valinta on tarkkuutta vaativaa työtä. Takaiskuventtiilin toiminta ja putkiston oikea mitoitus ratkaisevat järjestelmän toimintavarmuuden. Kun asennuksessa huolehditaan riittävästä tärinänvaimennuksesta, sähköisistä hälytysliitännöistä ja säännöllisestä huollosta, kondenssivesipumppu toimii taustalla huomaamattomasti. Näin se suojaa kiinteistöä vesivahingoilta tehokkaasti vuodesta toiseen.

Sopivan toimilaitteen valinta LVI-järjestelmään takaa kiinteistön energiatehokkaan toiminnan ja hyvät sisäolosuhteet. Yksi tärkeimmistä päätöksistä venttiilimoottoria valittaessa on ohjaustavan määrittäminen. 3-pisteohjauksen ja moduloivan 0–10 V ohjaussignaalin erot vaikuttavat suoraan säätöpiirin toimintaan, kaapelointiin sekä järjestelmän kokonaiskustannuksiin. Oikea ohjaustapa ehkäisee säätölaitteen huojuntaa ja pidentää laitteiston käyttöikää.

Miten 3-pisteohjaus ja 0–10 V ohjaus eroavat toisistaan?



Toiminnallisesti 3-pisteohjaus ja 0–10 V ohjaus edustavat kahta erilaista sähköistä menetelmää venttiilin asennon säätämisessä. Niiden signaalinkäsittely ja kaapelointi poikkeavat toisistaan merkittävästi, mikä on otettava huomioon kiinteistöautomaation suunnittelussa.

Kolmipisteohjaus (3-pisteohjaus tai auki-seis-kiinni-ohjaus) perustuu jänniteimpulsseihin kahdessa eri johtimessa. Kun ohjauskeskus syöttää jännitettä auki-johtimeen, venttiilimoottori pyörii auki-suuntaan. Jännitteen kytkeytyessä kiinni-johtimeen moottori pyörii kiinni-suuntaan. Jos kumpaankaan johtimeen ei syötetä jännitettä, moottori pysähtyy nykyiseen asentoonsa. Toimilaite ei itse tiedä todellista asentoaan, vaan säädin laskee sen teoreettisesti ajoituksen perusteella. Sähköisesti tämä vaatii vähintään kolmen johtimen kaapeloinnin eli nollajohtimen sekä erilliset auki- ja kiinni-vaiheet.

Jatkuva eli moduloiva 0–10 V ohjaussignaali perustuu analogiseen jännitetasoon, joka määrittää venttiilin tarkan asennon suoraviivaisesti. Esimerkiksi 0 V jännite vastaa tyypillisesti täysin kiinni-asentoa, 5 V vastaa puoliavointa asentoa ja 10 V puolestaan täysin auki-asentoa. Toimilaitteen sisäinen elektroniikka mittaa ohjausjännitettä jatkuvasti ja säätää moottorin asennon annettua arvoa vastaavaksi. Moduloiva ohjaus mahdollistaa reaaliaikaisen ja jatkuvan asennonsäädön, mikä lyhentää säätöviivettä ja nopeuttaa vasteaikaa. Kaapelointi vaatii yleensä käyttöjännitteen (esimerkiksi 24 V AC/DC), erillisen ohjaussignaalin (0–10 V) sekä yhteisen maajohtimen. Näin tehonsyöttö ja ohjaustieto pidetään sähköisesti erillään.

Säätötarkkuus ratkaisee ohjaustavan valinnan



Oikean ohjaustavan valinta määräytyy LVI-prosessin luonteen ja nopeuden mukaan. Virheellinen valinta johtaa helposti järjestelmän epävakauteen eli säätimen huojuntaan. Tällöin venttiili avautuu ja sulkeutuu jatkuvasti tavoitearvon molemmin puolin. Se puolestaan kuluttaa mekaanisia osia ennenaikaisesti.

Nopeissa LVI-prosesseissa, kuten ilmanvaihtokoneen lämmitys- ja jäähdytyspattereissa, tuloilman lämpötila muuttuu sekunneissa ulkoilman tai ilmavirran vaihteluiden mukaan. Näissä kohteissa jatkuva 0–10 V ohjaus on välttämätön. Moduloiva säädin muuttaa venttiilin asentoa millintarkasti pientenkin lämpötilamuutosten mukaan, mikä takaa tasaisen ja vakaan säädön. Samalla energiatehokkuus paranee, sillä huone- tai tuloilman lämpötila pysyy vakaana ilman tarpeetonta ylilämmittämistä tai -jäähdyttämistä.

Hitaissa ja viiveellisissä prosesseissa lämpötilamuutokset tapahtuvat tuntien kuluessa. Tyypillisiä esimerkkejä ovat lattialämmityksen perussäätö ja suurten vesivaraajien lämpötilan ylläpito. Näissä tapauksissa yksinkertaisempi ja edullisempi 3-pisteohjaus tarjoaa täysin riittävän tarkkuuden. Koska nopeaa hienosäätöä ei tarvita, toimilaite tekee korjausliikkeitä harvoin. Se vähentää moottorin mekaanista rasitusta ja pidentää laitteiston elinikää tinkimättä olosuhteiden vakaudesta.

Mitä eroa on 24 V ja 230 V venttiilimoottoreilla LVI-järjestelmissä?



Käyttöjännitteen valinta vaikuttaa kaapelointikustannuksiin, asennustyön vaativuuteen ja yhteensopivuuteen ohjauskeskuksen kanssa.

Pienjännite (24 V AC/DC) on kiinteistöautomaation yleisin standardi ohjauskeskusten ja IO-moduulien yhteydessä. Koska 24 V käyttöjännite luokitellaan suojajännitteeksi (SELV), se helpottaa sähköturvallisuusmääräysten täyttämistä. Samalla kaapelointi voidaan toteuttaa kevyemmin ilman vahvavirta-asennusten vaatimia suojarakenteita. Lisäksi 24 V jännitteellä toimivat venttiilimoottorit tukevat vaivattomasti analogista 0–10 V ohjausta. Suunnittelussa on kuitenkin huomioitava muuntajien riittävä mitoitus, jotta teho riittää kaikille toimilaitteille silloinkin, kun useampi moottori ajaa samanaikaisesti ääriasentoonsa.

Verkkojännitteellä (230 V AC) toimivia venttiilimoottoreita käytetään pääasiassa yksinkertaisissa päälle/pois-sovelluksissa tai hitaassa 3-pisteohjauksessa ilman erillistä muuntajaa. Esimerkiksi itsenäisissä pumppuryhmissä tai kattilalaitoksissa 230 V moottori kytketään usein suoraan termostaatin tai ohjausreleen perään. Tämä säästää muuntajan hankintakulut, mutta asettaa tiukemmat vaatimukset asennukselle. Kaapeloinnissa on käytettävä vahvavirtakaapeleita, ja asennuksen saa suorittaa vain valtuutettu sähköasentaja. Se voi nostaa asennuskustannuksia erityisesti saneerauskohteissa.

Miten valitaan oikea venttiilimoottori olemassa olevaan venttiiliin?



Saneeraus- ja huoltotöissä tullaan usein tilanteeseen, jossa vanha toimilaite on kulunut loppuun, mutta itse venttiilit ovat yhä täysin toimintakuntoisia. Tällöin uuden moottorin valinnassa korostuvat mekaaninen yhteensopivuus ja sähköiset ominaisuudet, jotta vältytään koko venttiilirungon kalliilta uusimiselta.

Mekaanisen yhteensopivuuden selvittäminen alkaa venttiilityypin tunnistamisesta. Venttiilit jaetaan liikkeen perusteella kahteen päätyyppiin: lineaarisiin istukkaventtiileihin sekä pyöriviin läppä- tai palloventtiileihin. Istukkaventtiileissä mitataan karan fyysinen iskunpituus millimetreinä, jotta uusi moottori pystyy liikuttamaan venttiiliä koko säätöalueella. Kiertoliikkeisissä venttiileissä taas määritetään kääntökulma, joka on yleensä 90 astetta. Toinen tärkeä tekijä on toimilaitteen vääntömomentti tai sulkuvoima (N tai Nm). Voiman on riitettävä voittamaan putkiston suurin paine-ero. Oikein mitoitettu sulkuvoima takaa, että venttiili sulkeutuu täysin tiiviisti. Tämä estää lämpimän veden vuotamisen verkostoon säätöpiirin ollessa suljettuna, mikä tuo suoraa säästöä lämmityskustannuksiin.

Eri valmistajien mekaaniset liitokset poikkeavat usein toisistaan, joten asennuksessa tarvitaan usein sovitinsarjoja eli adaptereita. Sopivan adapterin avulla uusi moottori voidaan kiinnittää vanhaan venttiilirunkoon luotettavasti. Tämä säästää asennusaikaa ja työkustannuksia. Koska itse venttiilirunkoa ei tarvitse irrottaa putkistosta, vältytään myös verkoston tyhjentämiseltä ja täyttämiseltä.

Mistä tietää, onko venttiilimoottori rikki vai venttiili jumissa?



Jos lämmitys- tai jäähdytyspiiri ei säädy oikein, syynä on joko toimilaitteen vika tai itse venttiilirungon jumiutuminen. Nopea diagnoosi kenttäolosuhteissa säästää aikaa ja ehkäisee kalliita virheostoja.

Ensimmäiseksi laite kannattaa vapauttaa manuaalikäytölle. Useimmissa toimilaitteissa on vapautuspainike, vipu tai käsipyörä vaihteiston mekaaniseen irtikytkentään. Kun moottori on vapautettu, venttiilin karaa tai akselia liikutetaan käsin. Jos liike on raskas tai akseli ei liiku ollenkaan, vika on venttiilissä. Usein syynä on putkistoon kertynyt epäpuhtaus, kuten magnetiitti tai kalkki. Jos liike taas on herkkää ja sujuvaa, syy löytyy todennäköisesti toimilaitteesta tai ohjaussignaalista.

Sähköinen toiminta todennetaan mittaamalla ohjaus- ja syöttöjännite suoraan kytkentäliittimiltä. Jos syöttöjännite on vakaa ja ohjaussignaali muuttuu säätimen käskyjen mukaan ilman, että moottori reagoi, on laitteen elektroniikka tai sähkömoottori vaurioitunut. Nykyaikaisissa toimilaitteissa on elektroninen ylikuormitussuojaus, joka katkaisee virran mekaanisen esteen kohdatessaan. Pitkäaikainen jumi kuitenkin kuluttaa ratastoja ja lyhentää käyttöikää. Jumiutuneet venttiilit onkin aina huollettava tai uusittava viipymättä.

Nopea toimitus Helsingin varastosta pitää asennustyömaan käynnissä



Huoltokäynnillä tai asennustyömaalla havaitut laiteviat vaativat nopeaa reagointia. Jokainen viivästynyt tunti lykkää projektin valmistumista ja lisää kustannuksia.

Teknisessä yhteensopivuudessa ja asennusnopeudessa korostuu heti saatavilla olevien komponenttien merkitys. Kotimainen varasto ja asiantunteva tuki takaavat työn sujuvuuden ilman kansainvälisten toimitusketjujen viiveitä. Kun tarvittava venttiilimoottori tai sopiva adapteri löytyy suoraan hyllystä, asennukset saadaan valmiiksi aikataulussa. Toimitamme osat Helsingin varastostamme parhaimmillaan seuraavaksi työpäiväksi.

Asiantunteva tekninen neuvonta helpottaa oikean tuotteen löytämistä etenkin vaativissa saneerauskohteissa, joista alkuperäiset laitetiedot saattavat puuttua. Suora puhelintuki auttaa ratkaisemaan yhteensopivuuskysymykset ja kytkentähaasteet nopeasti jo ennen tilausta.

Oikean ohjaussignaalin, käyttöjännitteen ja mekaanisten ominaisuuksien huolellinen valinta takaa toimivan LVI-asennuksen. Kun 3-pisteohjaus ja moduloiva 0–10 V ohjaus valitaan säätötarkkuuden mukaan, saavutetaan optimaalinen energiatehokkuus ja laitteiston pitkäikäisyys. Saneerauskohteissa asennusta helpottavat oikeat sovitinsarjat. Lisäksi luotettava diagnosointi varmistaa, että järjestelmän mahdolliset toimintahäiriöt ratkaistaan tehokkaasti ilman lisäkustannuksia.

Kaukolämpöalakeskuksen etähallinta kuuluu nykyaikaiseen kiinteistötekniikkaan. Se korvaa perinteisen, paikan päällä tehtävän valvonnan joustavalla ja ennakoivalla seurannalla. Kun lämmönsäätöä ohjataan, seurataan ja säädetään etäyhteydellä, huoltokustannukset pienenevät ja sisälämpötilat pysyvät tasaisina ilman turhia käyntejä laitetilassa.

Kaukolämmön alakeskuksen etäohjaus ja siihen liittyvät väyläratkaisut on tärkeää toteuttaa teknisesti oikeaoppisesti. Myös lämmitysverkoston tasapaino vaikuttaa ratkaisevasti kokonaisuuden toimivuuteen.

Nykyaikaisen kaukolämpöalakeskuksen etähallinnan tekniset edellytykset



Kaukolämpöalakeskuksen etähallinnan rakentaminen vaatii tarkkaa laitteistotason suunnittelua, luotettavia tietoliikenneyhteyksiä ja tietoturvallisia verkkoratkaisuja. Pelkkä säädin ei yksistään takaa toimivaa etäyhteyttä, sillä järjestelmä tarvitsee yhteensopivat rajapinnat ja suojatun yhteyden ulkomaailmaan. Kun valitaan sopivia kaukolämmön säätimiä ja niiden liitännäislaitteita, on syytä tarkistaa ensiksi paikallisen automaatio-ohjaimen rajapintakapasiteetti.

Fyysisellä tasolla ohjaimessa on oltava joko Ethernet-portti (RJ45) tai sarjaliikennerajapinta (esimerkiksi RS-485-väyläliitäntä). Ohjaimen on tuettava standardoituja tiedonsiirtoprotokollia, joista yleisimpiä ovat Modbus TCP, Modbus RTU tai BACnet. Avoimet protokollat mahdollistavat säätimen ja muiden järjestelmien välisen tiedonsiirron ilman valmistajasidonnaisia, suljettuja lisälaitteita. Tämä helpottaa järjestelmän laajentamista ja ylläpitoa tulevaisuudessa.

Tietoliikenneyhteyttä varten alakeskukseen asennetaan yleensä teollisuuskäyttöön suunniteltu 4G- tai 5G-reititin. Reitittimen on tuettava suojattua VPN-tunnelia (kuten OpenVPN tai IPsec). Suojattu VPN-yhteys on välttämätön, sillä se estää asiattoman pääsyn kiinteistön automaatiojärjestelmään ja suojaa lämmityksen asetuksia ulkopuolisilta häiriöiltä. Suoraan julkiseen internetiin kytketyt laitteet muodostavat suuren tietoturvariskin.

Verkkoratkaisuissa suositaan usein kiinteää IP-osoitetta tai dynaamista DNS-palvelua, jotta laitteeseen saadaan aina muodostettua yhteys samasta osoitteesta. Palomuurisäännöistä on sallittava vain tarvittavat portit (esimerkiksi Modbus TCP:n käyttämä portti 502 tai suojatun etähallintaportaalin HTTPS-portti 443). Kun tietoliikenteen ja fyysisen rajapinnan vaatimukset ovat kunnossa, etäyhteys toimii vakaasti ja reaaliaikainen tieto siirtyy valvomoon katkoitta.

Miten kaukolämmön alakeskuksen säätimen etähallinta ja Modbus-väylä toteutetaan käytännössä



Modbus-väylä on teollisuus- ja kiinteistöautomaation standardi, jonka avulla siirretään mittaus- ja ohjaustietoja säätimen ja yläjärjestelmän välillä. Käytännön toteutuksessa käytetään joko sarjamuotoista Modbus RTU -väylää (RS-485-fyysinen kerros) tai Ethernet-pohjaista Modbus TCP -ratkaisua.

Asennusvaiheessa LVI- ja sähköasentajien on kiinnitettävä erityistä huomiota Modbus RTU -väylän kaapelointiin. Väyläkaapelina käytetään kierrettyä ja suojattua parikaapelia, kuten KLMA- tai JAMAK-kaapelia. Oikeaoppinen kaapelointi estää sähkömagneettisten häiriöiden kytkeytymisen tiedonsiirtoon. Väylä kytketään ketjuttamalla laitteesta toiseen (Daisy Chain). Tähtikytkentää on vältettävä, sillä se aiheuttaa signaaliheijastumia, jotka näkyvät tiedonsiirtovirheinä ja katkoksina etäohjauksessa.

Väylän molempiin päätepisteisiin on asennettava päätevastus (termination resistor), jonka suuruus on tyypillisesti 120 ohmia. Päätevastus vaimentaa linjaan syntyviä heijastuksia ja parantaa signaalin laatua. Yleisimpiä asennusvirheitä ovat:

• Päätevastusten puuttuminen tai väärä sijoittaminen: Aiheuttaa epämääräisiä katkoja tiedonsiirrossa erityisesti pitkillä kaapelivedoilla.
• A- ja B-signaalijohdinten ristiinkytkentä: Estää kommunikaation kokonaan kyseisessä väyläsegmentissä.
• Suojavaipan virheellinen maadoitus: Kaapelin häiriösuojavaippa tulee maadoittaa vain yhdestä pisteestä (yleensä master-laitteen päässä) maasilmukoiden ja niistä aiheutuvien häiriövirtojen välttämiseksi.

Kun fyysinen kytkentä on tehty, määritetään laitteiden osoitteistus. Jokaisella Modbus RTU -väylässä olevalla laitteella (slave) on oltava yksilöllinen osoite väliltä 1–247. Lisäksi kaikkien väylän laitteiden tiedonsiirtonopeuden (baud rate, esim. 9600 tai 19200) ja pariteetin on oltava identtiset.

Tiedonsiirto perustuu rekisterikarttaan (register map). Se määrittää, missä osoitteessa kukin tieto sijaitsee ja missä muodossa se esitetään. Esimerkiksi kaukolämpösäätimen menoveden lämpötilatieto voi sijaita analogisessa rekisterissä (Holding Register) osoitteessa 40001. Lukemalla tämän rekisterin arvon etäjärjestelmä saa reaaliaikaisen tiedon verkostoon menevän veden lämpötilasta. Kirjoittamalla uuden arvon asetusarvorekisteriin voidaan säätökäyrää tai lämpötilan tavoitearvoa muuttaa etänä ilman käyntiä alakeskuksessa.

Miksi taloyhtiön huoneistoissa on epätasainen lämpötila, vaikka lämmönsäädin toimii



Monissa taloyhtiöissä törmätään tilanteeseen, jossa osa asukkaista valittaa kylmyyttä, kun taas toisissa huoneistoissa joudutaan pitämään ikkunoita auki liian kuumuuden vuoksi. Tämä tapahtuu usein silloinkin, kun kaukolämpöalakeskus on uusittu ja asennettu modernit lämmönsäätimet, jotka ohjaavat menoveden lämpötilaa täsmällisesti ulkolämpötilan mukaan.

Syynä lämpötilaeroihin on yleensä verkoston hydraulinen epätasapaino eikä säätimen toimintahäiriö. Lämmönsäädin ohjaa ainoastaan alakeskuksesta lähtevän veden lämpötilaa suhteessa ulkoilmaan. Säädin ei pysty vaikuttamaan siihen, miten lämpöenergia jakautuu kiinteistön sisällä eri huoneistoihin ja pattereille.

Jos lämmitysverkosto on hydraulisesti epätasapainossa, lämmin vesi hakeutuu lyhintä ja helpointa reittiä pitkin. Alakeskusta lähellä olevat patterit ja linjat saavat liikaa virtausta. Tällöin niiden kautta palaava vesi on liian kuumaa ja huoneet ylilämpenevät. Samaan aikaan verkoston perällä, kuten ylimmissä kerroksissa tai rakennuksen päädyissä, patterit jäävät ilman riittävää virtausta, ja asunnot kylmenevät.

Virtausmäärien epätasainen jakautuminen johtaa usein siihen, että alakeskuksen säätökäyrää nostetaan tarpeettoman korkeaksi kylmimpien asuntojen lämmittämiseksi. Tämä puolestaan pahentaa läheisten asuntojen ylilämpenemistä ja heikentää koko järjestelmän energiatehokkuutta.

Asiantuntijaorganisaatio Motivan tilastojen mukaan yhden asteen muutos sisälämpötilassa vaikuttaa noin viisi prosenttia kiinteistön lämmitysenergian kulutukseen. Pelkkä alakeskuksen lämmönsäätö ei takaa parasta lopputulosta, jos patteriverkosto on tasapainottamatta.

Miten lämmitysverkon perussäätö ja tasapainotus vaikuttavat energiankulutukseen



Lämmitysverkoston tasapainottaminen ja perussäätö vaikuttavat suoraan kaukolämpöalajärjestelmän hyötysuhteeseen ja koko kiinteistön energiankulutukseen. Lämmönsiirto perustuu virtaaman ja lämpötilaeron ($\Delta T$) suhteeseen. Kun verkosto tasapainotetaan oikein, jokainen patteri saa juuri sopivan määrän vettä. Lämpö siirtyy tällöin tehokkaasti huoneilmaan, ja vesi jäähtyy suunnitellusti ennen paluutaan alakeskukseen.

Tasapainotuksen ansiosta menoveden lämpötilaa voidaan laskea. Kun kaukaisimmatkin huoneistot saavat riittävästi virtausta ilman, että lähihuoneistoja ylilämmitetään, säätökäyrää voidaan laskea pysyvästi alemmaksi. Tämä pienentää putkiston lämpöhäviöitä ja parantaa kaukolämmön jäähtymää eli menoveden ja paluuveden välistä erotusta.

Suuri jäähtymä on taloudellisesti merkittävä, sillä monet kaukolämpöyhtiöt laskuttavat kiinteistöjä paluuveden lämpötilan perusteella. Korkea paluuveden lämpötila voi aiheuttaa lisämaksuja, kun taas alhainen lämpötila pienentää suoraan energialaskua. Kun virtausmäärät ovat hallinnassa ja ylimääräinen kierto loppuu, myös kiertovesipumppujen sähkönkulutus vähenee. Oikein mitoitettu virtaus säästää pumppausenergiaa ja poistaa virtausäänistä johtuvia meluongelmia huoneistoissa.

Dynaaminen tehonrajoitus ja pörssisähköintegraatio osana etäohjattua lämmitystä



Etäohjattavan lämmönsäädön ansiosta järjestelmä reagoi ulkoisiin muuttujiin reaaliaikaisesti. Nykyaikainen kiinteistöautomaatio mahdollistaa tehonrajoituksen (peak shaving) ja pörssisähkön hintatietojen hyödyntämisen suoraan alakeskuksen säätöstrategiassa.

Kaukolämpölaskutus muodostuu usein energiamaksun lisäksi tehomaksusta, joka määräytyy kiinteistön suurimman mitatun tuntitehon mukaan. Tehonrajoituksen avulla säädin rajoittaa hetkellisesti lämmitysverkoston tehoa esimerkiksi silloin, kun käyttöveden kulutus on huipussaan tai ulkolämpötila putoaa äkillisesti. Tämä estää tehohuiput ja laskee kiinteistön kuukausittaisia tehomaksuja.

Kun tähän yhdistetään pörssisähkön hintoja seuraava älykäs ohjaus, voidaan sähköisten lisälämmittimien tai lämpöpumppujen käyttö ajoittaa edullisille tunneille. Ohjaus laskee säätökäyrää väliaikaisesti kalliiden tuntien aikana ja nostaa sitä edullisilla tunneilla.

Rakennuksen massiiviset betonirakenteet sitovat lämpöä useiksi tunneiksi, joten sisälämpötila ei ehdi laskea asukkaiden huomaamalla tavalla. Ohjaustapa siirtää energiankulutusta pois kalleimmilta tunneilta ja tuo säästöä asumismukavuudesta tinkimättä.

Kotimaisen teknisen tuen ja nopeiden laitetoimitusten merkitys käyttöönoton onnistumisessa



Saneeraus- ja asennuskohteissa aikataulut ovat usein tiukkoja. Jos kaukolämpöalakeskuksen säädin rikkoutuu keskellä lämmityskautta, korvaavien osien on saavuttava työmaalle nopeasti. Pitkät toimitusajat ulkomailta voivat vaarantaa kiinteistön lämmityksen ja viivästyttää urakoitsijan työtä.

Laitteiden nopean saatavuuden ohella tekninen tuki on ratkaisevassa asemassa asennus- ja käyttöottovaiheessa. Kun väyläyhteyksiä, rekistereitä tai säätökäyrän asetuksia määritetään paikan päällä, vastaan voi tulla yllättäviä haasteita. Suomenkielinen asiantuntija puhelimen päässä säästää asentajalta tunteja turhaa työtä ja auttaa saamaan järjestelmän kerralla kuntoon. Kun laitteet toimitetaan suoraan kotimaisesta varastosta ja tuki on tavoitettavissa heti ilman kielimuureja, urakoitsija voi luottaa projektin valmistumiseen sovitussa aikataulussa.

Toimiva ja energiatehokas kaukolämmön lämmönsäätö yhdistää modernin ohjaustekniikan, tietoturvallisen etähallinnan ja tasapainoisen verkoston. Väyläratkaisujen ja ohjaustoimintojen avulla kiinteistön energiankulutusta sekä tehohuippuja hallitaan ennakoivasti valvomosta käsin. Kun perustana käytetään laadukkaita komponentteja ja asennus tehdään ammattitaitoisesti, saadaan aikaan pitkäikäinen ja kustannustehokas lämmitysjärjestelmä, joka palvelee kiinteistöä luotettavasti kaikissa sääolosuhteissa.

Paloturvallisuus kuuluu kiinteistötekniikan tärkeimpiin osa-alueisiin. Ilmanvaihtojärjestelmään asennettavat palopellit estävät myrkyllisten savukaasujen ja liekkien leviämisen palo-osastosta toiseen. Ohjaustavan valinta manuaalisen ja moottoroidun välillä vaikuttaa suoraan kiinteistön turvallisuustasoon, elinkaarikustannuksiin sekä huoltotöiden helppouteen. Nykyisessä rakennuskannassa molemmille ratkaisuille on paikkansa, mutta vaatimusten tiukentuessa tekniset erot korostuvat. Eri ohjaustapojen vertailu auttaa valitsemaan kohteeseen parhaiten sopivan ja määräykset täyttävän ratkaisun.

Mitä eroa on manuaalisella ja moottoroidulla palopellillä?



Manuaalisen ja moottoroidun palopellin toiminnallinen ero perustuu siihen, miten laite laukeaa ja miten se palautetaan toimintakuntoon hälytyksen jälkeen. Molemmat tyypit sulkevat kanavayhteyden palotilanteessa, mutta niiden mekaaninen rakenne ja ohjaustapa poikkeavat toisistaan.

Manuaalinen palopelti toimii mekaanisesti. Sen sisällä on lämpösulake, joka sulaa ympäristön lämpötilan noustessa yleensä 72 asteeseen. Sulakkeen sulaessa mekaaninen jousi vapautuu ja vetää pellin kiinni ilman sähkövirtaa. Ratkaisu on toimintavarma sähkökatkoista riippumatta, mutta huoltaminen vaatii työtä. Kun lämpösulake sulaa, pelti pysyy kiinni, kunnes joku käy paikan päällä vaihtamassa sulakkeen uuteen ja virittämässä jousen manuaalisesti takaisin auki-asentoon. Tämä edellyttää aina käyntiä kanaviston luona, mikä on korkeissa tai ahtaissa tiloissa hankalaa.

Moottoroitu palopelti puolestaan käyttää sähköistä, jousipalautteista toimilaitetta (tyypillisesti 24 V tai 230 V ohjauksella). Normaalioloissa moottori pitää peltiä auki sähkövirran avulla. Jos virransyöttö katkeaa esimerkiksi palohälytyksen tai sähkökatkon takia, toimilaitteen sisällä oleva jousi sulkee laitteen automaattisesti muutamassa sekunnissa. Kun jännite palaa, moottori ajaa laitteen itsenäisesti takaisin auki-asentoon. Tämä säästää runsaasti työtunteja suurissa kiinteistöissä, sillä järjestelmää ei tarvitse virittää käsin jokaisen sähkökatkon tai koestuksen jälkeen.

Mekaanisen jousen kuntoa on vaikea valvoa jatkuvasti ilman fyysistä koestusta. Jousipalautteinen sähköinen toimilaite sen sijaan tarjoaa jatkuvan varmuuden, sillä sen toimintaa voidaan testata sähköisesti suoraan ohjausjärjestelmästä. Tästä syystä nykyaikaiset, laadukkaat palopellit asennetaan yhä useammin moottoroituina versioina.

Miten automaatio ja etävalvonta parantavat kiinteistöjen paloturvallisuutta?



Nykyaikaisessa kiinteistöautomaatiossa palopeltien integrointi osaksi valvonta- ja ohjausjärjestelmiä parantaa turvallisuutta ja toiminnan sujuvuutta. Väyläohjaus (kuten Modbus-protokolla) tai järjestelmän digitaaliset liitännät mahdollistavat sen, että jokaisen laitteen asento ja tila välittyvät reaaliaikaisesti suoraan valvomoon.

Reaaliaikainen tilatieto auttaa ehkäisemään savuvahinkoja tehokkaasti. Kun kiinteistöautomaatio saa tiedon pellin sulkeutumisesta, se säätää tai pysäyttää ilmanvaihtopuhaltimet automaattisesti muutamassa sekunnissa. Näin estetään ylipaineen syntyminen kanavistoon ja varmistetaan, ettei vaarallinen savu pääse leviämään muihin palo-osastoihin puhaltimien ilmavirran mukana.

Kuka vastaa taloyhtiön palopeltien toiminnasta ja huollosta?



Kiinteistön paloturvallisuuslaitteiden kunnossapito perustuu lakiin. Suomen pelastuslain (379/2011) mukaisesti rakennuksen omistaja, haltija ja toiminnanharjoittaja ovat velvollisia huolehtimaan siitä, että palo-osastointiin vaikuttavat laitteet pidetään jatkuvasti toimintakunnossa ja huolletaan asianmukaisesti.

Asunto-osakeyhtiössä vastuu jakautuu selkeästi eri osapuolten kesken:

• Taloyhtiön hallitus kantaa kokonaisvastuun siitä, että kiinteistön turvallisuuslaitteet ovat määräysten mukaisessa kunnossa ja että niitä huolletaan säännöllisesti.
• Isännöitsijä huolehtii käytännön järjestelyistä, kuten lakisääteisten tarkastusten ja huoltojen tilaamisesta sekä kilpailuttamisesta.
• Huoltoyhtiö tai valtuutettu LVI-urakoitsija suorittaa fyysiset koestukset ja huoltotyöt paikan päällä annettujen ohjeiden mukaisesti.

Tarkka dokumentointi on tässä tärkeää. Kaikista tarkastuksista ja huoltotoimenpiteistä on aina laadittava kirjalliset testauspöytäkirjat. Ajantasainen huoltohistoria ja tarkat dokumentit osoittavat, että taloyhtiö on huolehtinut velvoitteistaan. Jos tulipalo pääsee leviämään toimimattoman pellin vuoksi, puutteellinen dokumentaatio voi johtaa vakuutuskorvausten epäämiseen ja oikeudellisiin selvityksiin. Huolellinen kirjanpito varmistaa, että kiinteistö täyttää kaikki viranomaisvaatimukset.

Kuinka usein ilmanvaihdon palopellit pitää tarkastaa?



Ilmanvaihtojärjestelmän palopeltien säännöllinen testaaminen varmistaa laitteiden toimivuuden hätätilanteessa. Standardien ja laitevalmistajien ohjeiden mukaan toimintatestaus on tehtävä vähintään kerran vuodessa. Joissakin erityiskohteissa, kuten sairaaloissa tai hoitokodeissa, tarkastusväli voi olla tiheämpi.

Tarkastukseen kuluva työaika ja siitä aiheutuvat kustannukset riippuvat siitä, onko kiinteistöön asennettu manuaaliset vai moottoroidut laitteet. Ero näiden kahden välillä on toiminnallisesti ja taloudellisesti huomattava:

• Manuaalisten peltien tarkastus: Jokainen laite on tarkastettava paikan päällä erikseen. Huoltajan on avattava kanavassa oleva tarkastusluukku, laukaistava pelti manuaalisesti, varmistettava sen täydellinen sulkeutuminen ja lopulta viritettävä se uudelleen auki-asentoon. Jos kiinteistössä on runsaasti peltejä, tämä voi viedä useita päiviä tai viikkoja, mikä nostaa kunnossapitokustannuksia.

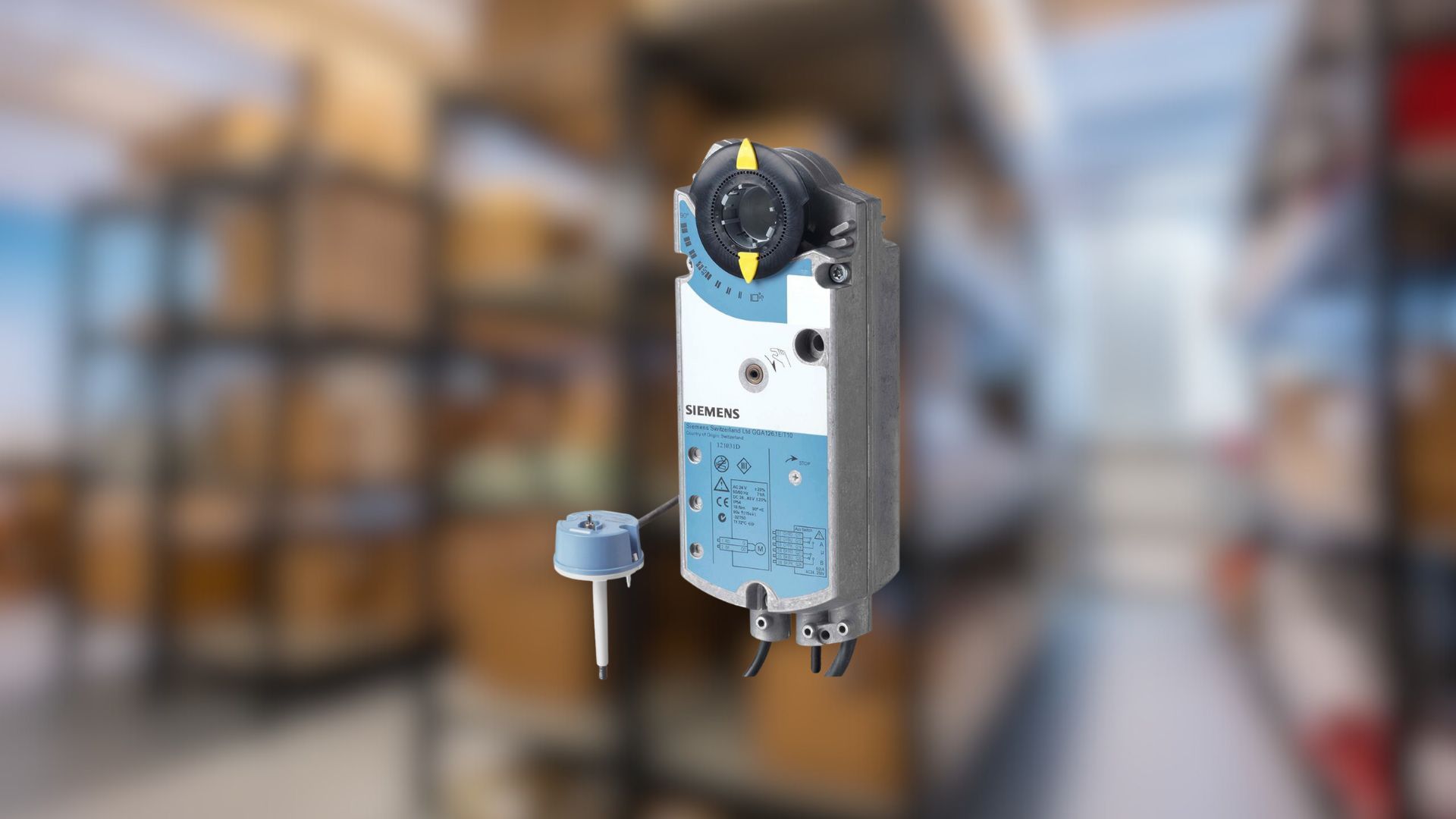

• Moottoroitujen peltien tarkastus: Kun moottoroidut laitteet on kytketty rakennusautomaatioon, koestus voidaan ajaa automaattisesti suoraan valvomosta tai etäyhteydellä. Järjestelmä sulkee ja avaa pellit seuraten samalla niiden asentoa ja tilatietoja. Tämä säästää huomattavasti työaikaa, sillä fyysistä käyntiä tarvitaan vain silloin, jos järjestelmä ilmoittaa viasta tai poikkeamasta.

Säännöllinen, automaattisesti ohjelmoitu testaus vähentää inhimillisen virheen riskiä ja varmistaa, että kiinteistö täyttää pelastuslain vaatimukset luotettavasti ilman suuria vuosittaisia huoltokustannuksia.

Miten valitset sopivan paloluokituksen ja ohjaustavan LVI-projektiin



Oikean palopellin valinta LVI-projektiin edellyttää rakennusmääräysten mukaisten paloluokitusten tuntemista sekä asennuspaikan huomioimista. Paloluokitukset, kuten EI 60 tai EI 120, määrittelevät laitteen palonkestävyysajan:

• E (Integrity / Tiiviys): Ilmaisee minuuteissa ajan, jonka laite estää liekkien ja kuumien kaasujen pääsyn läpi.
• I (Insulation / Eristävyys): Ilmaisee ajan, jonka laite rajoittaa lämpötilan nousua kylmällä puolella, jotta kuumuus ei sytytä materiaaleja kanavan toisella puolella. Esimerkiksi EI 120 -luokiteltu laite estää lämmön siirtymisen kahden tunnin ajan.

Paloluokituksen lisäksi ohjaustavan valinnassa vaikuttaa asennuspaikan saavutettavuus. Vaikeapääsyisiin paikkoihin, kuten korkeisiin hallitiloihin, kuiluihin tai alaslaskettujen kattojen yläpuolisiin ahtaisiin tiloihin, kannattaa aina valita moottoroitu ratkaisu. Jos näihin paikkoihin sijoitetaan manuaalinen laite, sen säännöllinen testaaminen ja mekaaninen virittäminen on vaikeaa ja voi vaatia kalliita erikoisjärjestelyjä, kuten telineiden rakentamista.

Alla oleva valintamatriisi auttaa hahmottamaan eri ohjaustapojen soveltuvuutta elinkaarikustannusten ja huollettavuuden valossa:

Miten kotimainen varasto ja asiantunteva tuki helpottavat urakoitsijan työtä



LVI-urakoinnissa ja rakennustyömailla aikataulujen pitävyys vaikuttaa suoraan taloudelliseen tulokseen. Jos projekti vaatii nopeita laitetoimituksia tai kesken asennuksen herää kysymyksiä yhteensopivuudesta muiden järjestelmien kanssa, pitkät toimitusajat tai hitaat tukipalvelut voivat viivästyttää työn etenemistä.

Tällaisissa tilanteissa kotimaisen kumppanin merkitys on suuri. Nopea osien saatavuus suoraan Helsingissä sijaitsevasta varastosta lyhentää odotusaikoja työmaalla, jolloin asennukset sujuvat suunnitellussa aikataulussa. Suomenkielinen tekninen tuki auttaa välttämään asennusvirheet ja väärinkäsitykset jo ennen työn aloittamista. Tämä säästää aikaa ja ehkäisee kalliita jälkikäteen tehtäviä korjaustöitä.

LVI-suunnittelussa ja asennuksessa manuaalisen ja moottoroidun palopellin välillä tehtävä valinta vaikuttaa kiinteistön pitkäaikaiseen turvallisuuteen ja huollettavuuteen. Manuaaliset, lämpösulakkeella toimivat mallit tarjoavat kustannustehokkaan ratkaisun helposti saavutettavissa kohteissa. Nykyaikaisten kiinteistöjen vaatimukset puoltavat kuitenkin moottoroituja, automaatioon kytkettäviä järjestelmiä. Sähköisesti testattavat ja etävalvottavat laitteet parantavat vasteaikaa hätätilanteissa ja madaltavat kiinteistön ylläpitokustannuksia tekemällä lakisääteisistä tarkastuksista vaivattomia ja tarkasti dokumentoitavia.
